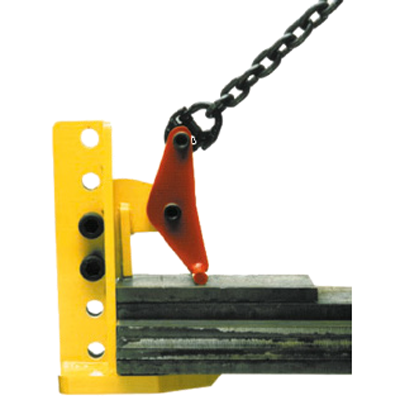

Chwytak Topal™ TLR Tractel

Uchwyt do transportu blach w poziomie
Opis

Zacisk regulowany do płyt poziomych z przyrostowymi ustawieniami szczęk

Chwytak TLR zapewnia elastyczne i bezpieczne podnoszenie płyt w poziomie i pakietów dzięki regulowanemu rozwarciu szczęk i zaciskaniu proporcjonalnemu do obciążenia, co pozwala na równomierne i bezpieczne podnoszenie.

Opis produktu

Chwytak TLR został zaprojektowany do podnoszenia poziomych płyt, arkuszy okrągłych lub prefabrykowanych elementów, pojedynczo lub w wiązkach. Używany parami z zawiesiami dwucięgnowymi lub w zestawach z zawiesiem trójcięgnowym do podnoszenia przedmiotów okrągłych, chwytak oferuje regulowany rozstaw co 60 mm, co zapewnia optymalne dopasowanie do ładunku.

Każdy chwytak wyposażony jest w dźwignię podnoszącą, która inicjuje proporcjonalną siłę nacisku podczas podnoszenia, zmniejszając ryzyko odkształcenia lub uszkodzenia powierzchni.

Obsługiwane są kąty nachylenia zawiesi do 60°, a w przypadku większych kątów zalecane są wersje o wyższym DOR. Jako opcjonalne akcesoria dostępne są osłony z poliuretanu, PVC lub neoprenu, chroniące delikatne powierzchnie.

Zacisk TLR, zaprojektowany do zastosowań przemysłowych wymagających elastycznych konfiguracji podnoszenia, posiada oznakowanie CE i jest zgodny z normą EN 13155.2003 oraz przepisami dotyczącymi podnoszenia.

Jest produkowany bez spoin nośnych, pokryty powłoką epoksydową na gorąco i nadaje się do pracy w temperaturach od -20°C do +100°C.

Kluczowe cechy

  • Regulowany otwór co 60 mm, aby dokładnie dopasować się do rozmiaru ładunku.
  • Nadaje się do poziomego podnoszenia blach, wiązek lub zespołów okrągłych.
  • Proporcjonalna siła nacisku zmniejsza ryzyko nadmiernego zarysowania lub odkształcenia.
  • Stosowane w parach lub zestawach po trzy z zawiesiami łańcuchowymi (brak w zestawie).
  • Obsługuje kąty nachylenia zawiesi do 60°, przy czym większy DOR wymagany jest przy szerszych kątach.
  • Dostępne opcjonalne powłoki ochronne: poliuretanowe, PVC lub neoprenowe.
  • Wykończenie żywicą epoksydową na gorąco, konstrukcja bez spoin nośnych.
  • Zakres temperatur pracy: od -20°C do +100°C.
  • Zgodny z normą EN 13155.2003 i rozporządzeniem z dnia 01.03.2004, oznakowany znakiem CE.
Model Otwarcie min-max [mm] DOR jednostkowa [T] Masa jednostkowa [kg] Nr katalogowy
TLR2 0-300 2 19 51158
TLR3 0-300 3 27 51168
TLR5 0-300 5 42,5 51178
TLR10 0-300 10 52 51188

Produkt posiada wymagane prawem deklaracje zgodności CE.

  • PN-EN 13155:2021-05 - Dźwignice -- Bezpieczeństwo -- Zdejmowalne urządzenia chwytające

Dyrektywa narzędziowa 2009/104/WE ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy.



OBWIESZCZENIE MINISTRA GOSPODARKI, PRACY I POLITYKI SPOŁECZNEJ z dnia 28 sierpnia 2003 r. w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy.
