MAGNESY STAŁE WALMAG MAGNETICS:

W trwałych uchwytach magnetycznych można znaleźć silnie namagnesowane materiały, które dzięki
odpowiedniemu ustawieniu potrafią mocować stal magnetyczną. W normalnych warunkach nie tracą swojej
siły magnetycznej. Włączanie i wyłączanie systemu realizowane jest przez przesuwanie systemu wewnętrznego
z magnesami trwałymi. Proces sterowany jest ręcznie za pomocą dźwigni.
Zalety trwałego systemu mocowania:
Urządzenie nie jest zależne od energii elektrycznej, użytkownik nie ponosi żadnych dodatkowych
kosztów eksploatacji. Łatwy montaż, możliwość szybkiego przemieszczenia
uchwytu na inną maszynę według potrzeb. Trwały system magnetyczny nie wytwarza energii
cieplnej, dzięki czemu nie dochodzi do deformacji cieplnych płyty magnetycznej lub przedmiotu
obrabianego, umożliwiając tym samym bardziej precyzyjną obróbkę.
Solidne wykonanie zapewniające długą żywotność bez potrzeby konserwacji.
Wady trwałego systemu mocowania:
Gorsze rozwiązania dotyczące mocowania elementów o dużych wielkościach.
Nie jest przeznaczony do mocowania zbyt ciężkich przedmiotów obrabianych.
Przełącznik mechaniczny utrudnia jego zastosowanie w automatycznych liniach produkcyjnych.
Nie jest przeznaczony do obróbki przedmiotów przy temperaturze przekraczającej 80 °C.

NEOLIFT:

Siły podnoszenia:

- 125 kg

- 250 kg

- 500 kg

- 1000 kg

- 1500 kg

- 2000 kg



• Nowoczesna konstrukcja z długą żywotnością nawet w warunkach ciężkiej pracy
• lekka klasyczna obudowa
• solidny uchwyt przełączający z blokadą bezpieczeństwa
• ogromny udźwig dzięki wysokiej energii magnesów
• neodymowych
• współczynnik bezpieczeństwa 3:1
• indywiduale testowane i certyfikowanie dla każdego magnesu
• zwiększona odporność na szczelinę powietrzną
• odpowiedni do płaskichi okrągłych materiałów
• ekonomiczne przełącznie dźwigni jedną ręką
• wytrzymały, niskie koszty utrzymania
• wyprodukowano w Czechach zgodnie z normą CE i EN13155

ZASTOSOWANIE:

•  w warsztacie do załadunku, i rozładunku narzędzimaszyn
•  na budowach do podnoszenia blach i kształtowników
•  w magazynie do podnoszenia i układania blachi wałków.

 NEO HOT:

• Nowoczesna konstrukcja z długą żywotnością nawet w warunkach ciężkiej pracy
• lekka klasyczna obudowa
• solidny uchwyt przełączający z blokadą bezpieczeństwa
• ogromny udźwig dzięki wysokiej energii magnesów
• neodymowych
• współczynnik bezpieczeństwa 3:1
• indywiduale testowane i certyfikowanie dla każdego magnesu
• zwiększona odporność na szczelinę powietrzną
• odpowiedni do płaskichi okrągłych materiałów
• ekonomiczne przełącznie dźwigni jedną ręką
• wytrzymały, niskie koszty utrzymania
• wyprodukowano w Czechach zgodnie z normą CE i EN13155
• Dla materiałów o temperaturze powyżej 180 °C

ZASTOSOWANIE:
na stołach do cięcia plazmą, laserem...
Wszędzie gdzie występuje stal w:

• warsztacie do załadunku, i rozładunku narzędzi maszyn
• na budowach do podnoszenia blach i kształtowników
• w magazynie do podnoszenia i układania blach i wałków



NEO-HV:

• magnes wyposażony w ramienię podnoszące do obracania przedmiotów o 90 °;
• bardzo przydatny się do załadunku i rozładunku poziomego centrów obróbczych i tokarek
• magnes jest regulowany w celu dopasowania do zakresu średnic lub szerokości
• ramię podnoszące może być instalowane w istniejących magnesach NEO

Zalety manipulacji magnetycznej:

• Znaczne oszczędności czasu i pieniędzy;
• do obsługi wystarczy jedna osoba
• bardziej efektywne wykorzystanie powierzchni;
• brak uszkodzeń obrabianego przedmiotu
• poprawa warunków pracy.



ELEKTROMAGNESY WALMAG MAGNETICS:

Pole magnetyczne w takich uchwytach wytwarzane jest przez działanie cewek zasilanych prądem stałym. Elektromagnesy
można wyposażyć w jednostkę kontrolną, która umożliwia szybkie namagnesowanie oraz przede
wszystkim łatwe rozmagnesowanie obrabianego przedmiotu.
Zalety systemu elektromagnetycznego:
W zależności od wielkości cewek elektromagnesy wytwarzają bardzo silne pole magnetyczne umożliwiające
trwałe zamocowanie przedmiotu obrabianego. Elektromagnesy wytwarzają wysokie pole magnetyczne.
Można więc bezpiecznie zamocować nawet elementy o nierównej powierzchni.
Uchwyty można wyposażyć w nowoczesne systemy sterujące z płynną regulacją siły namagnesowania,
które potrafią sterować cyklem rozmagnesowania. Możliwość wykonania uchwytu o jakimkolwiek rozmiarze
przeznaczonego do mocowania elementów o różnych wielkościach.
Sterowanie ręczne, automatyczne lub kombinacja obu.
Wady systemu elektromagnetycznego:
Uchwyt trzeba ciągle utrzymywać pod napięciem. Ze względów bezpieczeństwa potrzebne jest podczas
niektórych operacji zastosowanie rezerwowego źródła napięcia (akumulatorów).
Cewki wewnątrz uchwytu wytwarzają pod napięciem energię cieplną, która może mieć negatywny wpływ
na precyzyjność obróbki.Elektromagnesy do transportu blach

Magnesy manipulacyjne zasilane z akumulatora do sprawnego załadunku, rozładunku i podnoszenia materiałów.
Podnoś i przenoś ciężkie ładunki bez ograniczeń.

Zwarta konstrukcja magnesów do manipulacji:

• Zasilany przez wbudowany akumulator 12 V przez co najmniej 8 godzin pracy.
• Ręczne, zdalne sterowanie IR(podczerwień) pozwala obsługiwać chwytak aż do 4,5 metra.

Wysoki poziom bezpieczeństwa:

• Alarmy wizualne i dźwiękowe wskazują niski poziom naładowania baterii.
• Magnes nie może być włączony kiedy jest niski poziom naładowania baterii
• Wyczerpujące wytyczne podnoszące zapewniają podwójny udźwig w stosunku do ciężaru ładunku.

Wysoki komfort:

• Obudowa kontrolera / bateria z odpinanym panelem przednim i tylnym.
• Łatwy dostęp do regulatora i baterii do montażu i kontroli.
• Dodatkowe przyciski podnoszenia i opuszczania na przednim panelu sterującym.
• Wyświetlacz LED pokazuje poziom naładowania baterii, gdy magnes jest włączony.
• Wbudowane, z kompensacją temperatury, automatyczne odcięcie ładowania.
• Kieszeń do przechowywania pilota i przewódu zasilającego.
• Pilot z klipsem umożliwia operatorowi dołączyć go do paska lub kieszeni.

ZALECANE ZASTOSOWANIE

Magnesy podnoszące zasilane z baterii są przydatne w całym zakładzie, wokół stoczni, w zakresie przyjmowania
i wysyłki towaru, przecinarki tarczowe, stoły do cięcia i obrabiarki. Mają powszechne zastosowanie
do manipulacji obrabianymi elementami, bloków stali, gładkich odlewów i odkuwek, blach,
prętów, rur i kształtowników.

SERIA BM DO TRANSPORTU PŁASKI MATERIAŁÓW

BM 1350, BM 2500, BM 5000
Modele te przeznaczone są do podnoszenia ciężkich, grubych płyt i bloków.Maksymalną zdolność podnoszenia
uzyskuje się dla materiału o grubości 50 mm i grubszych, na stosunkowo płaskich powierzchniach
obrabianych. Model BM 5000 ma dwa niezależnie zawieszone magnesy „2500“ do podnoszenia dużych obiektów.

BM 3600

Model ten jest specjalnie zaprojektowany do podnoszenia płyt o grubości 3 mm i grubszych. Pod
warunkiem gładkiej i płaskiej powierzchni magnes jest w stanie podnieść płytę stali o wymiarach 2400
x 1800 mm i grubości 3 mm, a nawet 6 x 3 metra i grubości 25 mm.Funkcja listkowania „Tip-off“ pozwala
na możliwość regulacji siłą magnesu w przypadku kiedy podnieśliśmy kilka arkuszy blach ze stosu, a
chcemy przenieść np. tylko jeden arkusz blachy.

Seria BM do transportu okrągłych materiałów i
kształtowników.

Magnesy dwubiegunowe do podnoszenia z nabiegunnikami w kształcie litery V są przeznaczone do
podnoszenia zarówno płaskich jak i okrągłych materiałów równie dobrze sprawdzają się przy przenoszeniu
dwuteowników, kątowników, ceowników i kształtowników.Maksymalny udźwig uzyskuje się dla
grubości materiału 50 mm i grubszych. Dzięki dobrej głębi pola magnetycznego, modele te radzą sobie
bardzo dobrze z nieregularnymi powierzchniami.



SYSTEMY ELEKTROPERMANENTNE WALMAG MAGNETICS:

Elektropermanentne systemy mocowania łączą w sobie technologie permanentne oraz elektropermanentne.
Korzystają z cechy właściwej dla materiałów ferromagnetycznych, które przechodzą do stanu trwałego
namagnesowania przez krótkie działanie silnego prądu stałego. W tym stanie nie potrzebują źródła zewnętrznego.
Podczas rozmagnesowania do urządzenia doprowadzany jest prąd zmienny, który materiał ferromagnetyczny
znowu rozmagnesuje. Prąd elektryczny potrzebny jest więc tylko do mocowania i zdejmowania
obrabianego przedmiotu.
Korzyści elektropermanentnego systemu magnetycznego:
Duża siła mocowania umożliwiająca uchwycenie przedmiotu nawet podczas ciężkich operacji frezowania.
Wysoki poziom bezpieczeństwa – urządzenie nie jest zależne od energii elektrycznej. Zanik prądu nie
zmienia stanu namagnesowania. Minimalne zużycie energii elektrycznej. Sterowanie uchwytu za pomocą jednostki sterującej
dające możliwość zastosowania urządzenia w automatycznych liniach produkcyjnych.
W pozycji włączonej/wyłączonej nie dochodzi do zmiany temperatury. Nie dochodzi też do żadnych deformacji przedmiotów
obrabianych spowodowanych różnicami temperatur, co oznacza, że urządzenie nie ma żadenego
negatywnego wpływu na precyzję obróbki. Możliwość wykonania uchwytu o jakimkolwiek rozmiarze
przeznaczonego do mocowania elementów o różnych wielkościach.
Wady elektropermanentnego systemu magnetycznego:
Wyższa cena. W przeciwieństwie do elektromagnesów odznacza się większą wrażliwością na lukę między uchwytem, a
elementem mocowanym.

BEZPIECZNY DLA UŻYTKOWNIKA I PRZYJAZNY
DLA ŚRODOWISKA
CECHY I ZALETY:

• przeznaczony zarówno do materiałów okrągłych i płaskich;
• dostępny dla udźwigu od 125 do 1000 kg;
• zasilany prądowo
• zerowe zużycie energii po aktywacji magnesu;
• siła magnetyczna pozostaje w momencie jeśli będzie zanik zasilania enerią elektryczną
• utrzymuje dużą siłę przyciągania na nierównych powierzchniach
• łatwe załącznie magnesu dzięki przyciskom aktywacyjnym
• opcjonalne zdalna stacja aktywacji magnesu NEO--EP
• może być połączony ze stacją zrobotyzowaną
• niskie koszty utrzymania, brak ruchomych części.
• Zakres magnesów podnoszących NEO-PE pozwala łatwo przemieszczać ciężary płaskie i cylindryczne do 1000 kg.
• Oferują one wysoki stopień bezpieczeństwa, przez siłę trzymająca zapewniona poprzez wydajne magnesy
• stałe, magnesy o wysokiej energii, które utrzymują „docisk“, nawet gdy kontakt między magnesem, a materiałem jest słaby.
• Magnesy NEO-EP są dostarczane z instrukcji obsługi i CE - deklaracją zgodności.

ZASTOSOWANIE:

• załadunek i rozładunek narzędzi maszyn
• obsługa i transport materiałów w magazynach,
• podnosznie średnich rozmiarów konstrukcji do montażu i produkcji;
• powtarzalne przemieszczanie w systemach zautomatyzowanych

ZASILANIE: Voltage 210/360 VDC
CYKL PRACY: 100 %
OPCJA: Hak, inne wymiary i konstrukcja, inne napięcia zasilania.

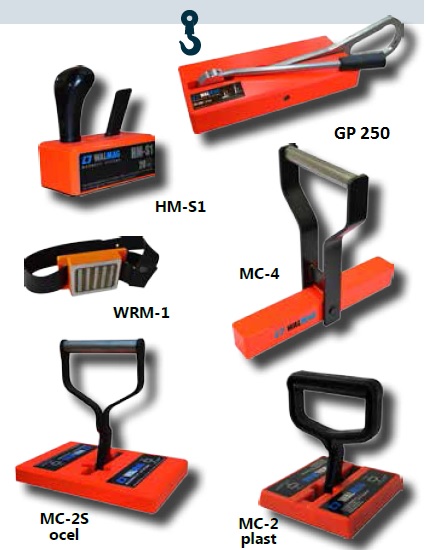

MAGNESY DO RĘCZNEJ MANIPULACJI:

Magnesy ręczne są przeznaczone do ręcznego przemieszczania arkuszy, bloków i innych materiałów
feromagnetycznych. Rodzaje MC2 i MC-2S są przeznaczone do pracy z pojedynczymi arkuszami blach ze stosu.
Podczas podnoszenia nie przekraczać udźwigu podanego na tabliczce znamionowej magnesu.
Rękawice są używane wyłącznie do ręcznego przemieszczania, każde zawieszenie (na haku żurawia,itp.)
jest zabronione i może spowodować uszkodzenie uchwytu lub zranienia operatora. Podczas pracy
z ręcznym uchwytem magnetycznym używaj wyposażenia ochronnego.
Chwytak GP 250 zaprojektowano jako zacisk, dzięki czemu można go stosować na suwnicach.
Jeśli masz jakiekolwiek pytania dotyczące wykorzystania ręcznych chwytaków magnetycznych, skontaktuj
się ze sprzedawcą lub bezpośrednio do jednego z oddziałów WALMAG MAGNETIC.

ZALETY PRODUKTU:

• Do podnoszenia w poziomie i pionie.
• Obsługiwany tylko ręcznie.
• Specjalny stop aluminium.
