Chwytak Topal™ KP Tractel
Uchwyt do transportu blach w poziomie
Opis
Poziomy zacisk z blokadą automatyczną i proporcjonalną siłą zacisku

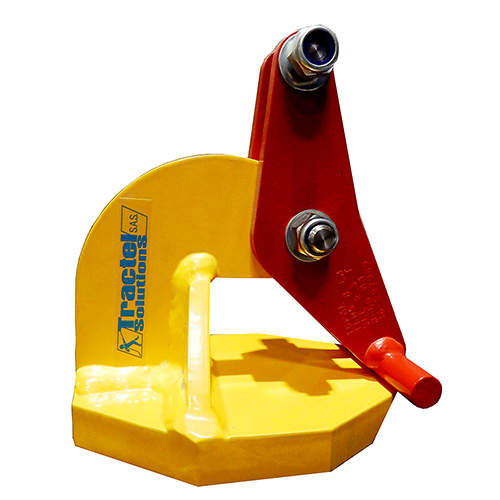

Chwytak TLH zapewnia niezawodne i bezpieczne podnoszenie poziomych płyt, pakietów lub zespołów dzięki zastosowaniu dźwigni podnoszącej i samoblokującego systemu zapewniającego bezpieczne zaczepienie i mniejsze ślady.
Opis produktu

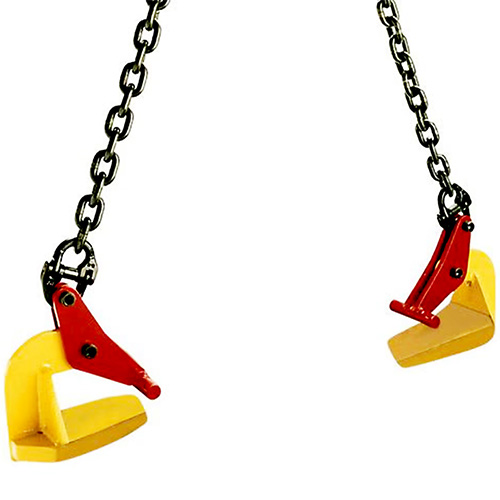

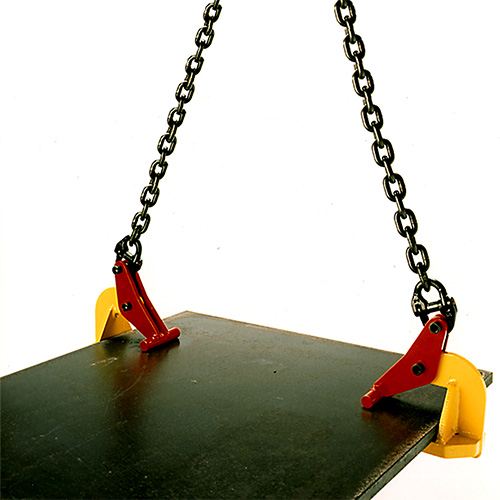

Chwytak TLH przeznaczony jest do poziomego podnoszenia pojedynczych lub wiązek blach stalowych, arkuszy okrągłych oraz prefabrykowanych zespołów. Zazwyczaj jest używany w parach z zawiesiem dwucięgnowym lub w zestawach po trzy z zawiesiem trójcięgnowym do podnoszenia elementów okrągłych. Podczas podnoszenia następuje automatyczna blokada, zapewniająca pewny chwyt.
Każdy chwytak wykorzystuje dźwignię do podnoszenia, która inicjuje zaciskanie, a siła chwytu dostosowuje się proporcjonalnie do podnoszonego ładunku. Ta funkcja minimalizuje powstawanie śladów i deformacji.
Dostępne są modele z powłoką poliuretanową do przenoszenia materiałów malowanych lub delikatnych. Urządzenia obsługują zawiesia pod kątem do 60°, a wersje o wyższym DOR zalecane są do większych kątów.
Chwytak TLH, idealny do branży obróbki metali, do budownictwa i przemysłu stoczniowego, zapewnia bezpieczne i powtarzalne podnoszenie. Jest produkowany bez spoin nośnych, posiada trwałą powłokę epoksydową na gorąco i jest zgodny z normą EN 13155.2003. Zakres temperatury pracy: -20°C do +80°C.
Kluczowe cechy
- Przeznaczony do poziomego podnoszenia blach stalowych, arkuszy okrągłych lub zespołów.
- System dźwigni z funkcją przechylania umożliwia automatyczne blokowanie podczas podnoszenia.
- Siła nacisku proporcjonalna do obciążenia zmniejsza ryzyko uszkodzenia materiału.
- Dostępne wersje z powłoką poliuretanową do powierzchni malowanych lub delikatnych.
- Nadaje się do stosowania w parach lub wielokrotnościach z zawiesiami łańcuchowymi (brak w zestawie).
- Obsługuje kąty nachylenia zawiesi do 60°, przy większych kątach zaleca się stosowanie wyższego DOR.
- Powłoka epoksydowa na gorąco, konstrukcja bez spoin nośnych dla zapewnienia niezawodności konstrukcji.
- Zakres temperatur pracy: od -20°C do +80°C.
- Zgodny z normą EN 13155.2003, oznakowany znakiem CE wraz z deklaracją i instrukcją obsługi.
Modele
| Model | Otwarcie min-max [mm] | DOR jednostkowa [T] | Masa jednostkowa [kg] | Nr katalogowy |
| TLH1 0-60 | 0-60 | 0,5 | 3 | 51038 |
| TLH1 0-120 | 0-120 | 0,5 | 5 | 51048 |
| TLH2 0-60 | 0-60 | 1 | 5 | 51058 |
| TLH2 0-120 | 0-120 | 1 | 8 | 51068 |
| TLH3 0-60 | 0-60 | 1,5 | 6 | 51078 |
| TLH3 0-150 | 0-150 | 1,5 | 13 | 51088 |
| TLH4 0-60 | 0-60 | 2 | 8 | 51098 |
| TLH4 0-150 | 0-150 | 2 | 17 | 51108 |
| TLH5 0-60 | 0-60 | 2,5 | 10 | 51118 |
| TLH5 0-150 | 0-150 | 2,5 | 21 | 51128 |
| TLH10 0-60 | 0-60 | 5 | 16 | 51138 |
| TLH10 0-150 | 0-150 | 5 | 31 | 51148 |
| TLH1 0-40-PU | 0-40 | 0,5 | 3 | 189218 |
| TLH1 0-100-PU | 0-100 | 0,5 | 5 | 189228 |
| TLH2 0-40-PU | 0-40 | 1 | 5 | 189238 |
| TLH2 0-100-PU | 0-100 | 1 | 8 | 189248 |
| TLH3 0-40-PU | 0-40 | 1,5 | 6 | 189258 |
| TLH3 0-130-PU | 0-130 | 1,5 | 13 | 189268 |
| TLH4 0-40-PU | 0-40 | 2 | 8 | 189278 |
| TLH4 0-130-PU | 0-130 | 2 | 17 | 189288 |
| TLH5 0-40-PU | 0-40 | 2,5 | 10 | 189298 |
| TLH5 0-130-PU | 0-130 | 2,5 | 21 | 189308 |
| TLH10 0-40-PU | 0-40 | 5 | 16 | 189318 |
| TLH10 0-130-PU | 0-130 | 5 | 31 | 189328 |
Produkt posiada wymagane prawem deklaracje zgodności CE.
- PN-EN 13155:2021-05 - Dźwignice -- Bezpieczeństwo -- Zdejmowalne urządzenia chwytające
