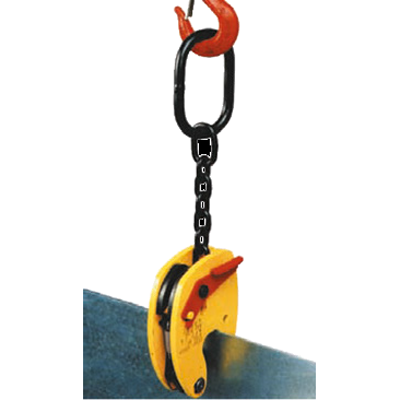

Chwytak Topal™ KS Tractel
Uchwyt do transportu blach i profili w pionie
Opis
Wielopozycyjny zacisk do płyt do podnoszenia, obracania i przechylania ładunków
Wielopozycyjny chwytak podnoszący KS umożliwia bezpieczne i wszechstronne przenoszenie płyt stalowych, profili i zespołów, oferując pełną funkcjonalność podnoszenia, obracania i przechylania w kompaktowej, sprężynowej konstrukcji.
Opis produktu
Wielopozycyjny chwytak KS przeznaczony jest do pionowego, poziomego lub kątowego podnoszenia blach, profili stalowych i elementów prefabrykowanych. Umożliwia obrót ładunku o 90 lub 180 stopni oraz przechylanie na bok.
Chwytak wykorzystuje sprężynowy mechanizm bezpieczeństwa, który zapewnia stały kontakt krzywki z ładunkiem, nawet podczas jego zwalniania.
Dźwignia blokująca umożliwia łatwe załączanie i wyłączanie. Siła zacisku jest proporcjonalna do masy ładunku, co zmniejsza ryzyko nadmiernego zarysowania.
Łańcuch pozycjonujący ułatwia ustawienie, a karbowana krzywka mocno chwyta materiał z jednej strony. Kompaktowy profil umożliwia użytkowanie bezpośrednio na podłożu, bez kolizji z wystającymi elementami.
Idealny do warsztatów produkcyjnych, na place budowy i do zastosowań w przemyśle ciężkim, chwytak KS nadaje się do stali o twardości powierzchni do 300 HB. Posiada powłokę epoksydową na gorąco i jest wykonany bez elementów nośnych.
Kluczowe cechy
- Obsługa wielopozycyjna: podnoszenie i przechylanie w pionie, w poziomie lub na boki
- Umożliwia obrót ładunku o 90° lub 180° w celu optymalnego pozycjonowania
- Sprężynowy mechanizm bezpieczeństwa utrzymuje kontakt z krzywką podczas podnoszenia
- Proporcjonalna siła zacisku minimalizuje odkształcenia i uszkodzenia
- Falista krzywka styka się tylko z jedną stroną, aby ograniczyć powstawanie śladów na powierzchni
- Minimalna masa ładunku musi wynosić co najmniej 5% DOR
- Nadaje się do stali o wytrzymałości do 300 HB, minimalna wytrzymałość na rozciąganie 20 daN/mm²
- Zakres temperatur pracy: od -20°C do +100°C
- Oznakowanie CE, zgodność z normą EN 13155.2003 i testowany pod kątem dwukrotności DOR
| Model | Otwarcie min-max [mm] | DOR jednostkowa [T] | Łańcuch Ø [mm] | Pierścień Ø [mm] | Nr katalogowy |
| K075 | 0-15 | 0,75 | 1,7 | 10 | 50238 |
| KS1 | 0-20 | 1 | 3,8 | 13 | 50248 |
| KS2 | 0-25 | 2 | 6,4 | 16 | 50258 |
| KS3 | 0-30 | 3 | 12 | 18 | 50268 |
Produkt posiada wymagane prawem deklaracje zgodności CE.
- PN-EN 13155:2021-05 - Dźwignice -- Bezpieczeństwo -- Zdejmowalne urządzenia chwytające
